一、工程概况与交底目的

本次施工位于XX市XX路XX号三甲医院住院综合楼3-12层，涵盖洁净手术部、ICU、NICU、CCU及高压氧治疗舱群等区域，共设置760张床位，设计峰值用氧量960 L/min，日*大用氧量1.8吨。备用氧气系统采用五瓶组应急汇流排，与液氧站双路供给，主管材质为TP2脱磷无氧铜管（φ42×2.5mm），支管为φ22×1.5mm，工作压力0.4-0.55 MPa。本技术交底面向项目经理、施工班组及监理单位，确保安装过程符合“零泄漏、零污染、零事故”标准，一次验收通过。

 二、设计要点与规范要求

 1. 管道路由与布局

 路由设计：自液氧站出地面后，通过抗震支架沿管井升至屋面，分东、西两路下行，每两层设置检修隔断阀箱（距地1.35m，304不锈钢材质，带锁可视窗）。

 坡度要求：氧气管道坡度≥0.2%，*低点设置排水装置，防止冷凝水积聚。

 2. 材质与焊接标准

 管材要求：铜管需符合GB/T 1527 T2牌号，抗拉强度≥205 MPa，延伸率≥40%，内壁粗糙度Ra≤0.6μm；管件为锻压一体式，无焊缝。

 焊接工艺：

   采用高纯氩（99.999%）内充外堵保护，背保护流量8-10 L/min，正保护流量12-15 L/min，层间温度≤150℃。

   焊缝余高0.5-1mm，宽度每侧增宽1.5-2mm，外观呈银白色或金黄色为合格，蓝灰色或黑色判废。

 3. 静电与标识管理

 静电防护：每30m设置铜编织线跨接（截面积6mm²），与等电位箱可靠连接，电阻≤0.03Ω。

 标识色：整管刷2道501绿色耐候丙烯酸涂料，色带宽度150mm，箭头与“O₂”字样每2m出现一次，字体高度50mm。

 三、施工工艺流程

 1. 预留复核与套管预埋

 BIM复核：用BIM模型与现场激光扫描比对，误差≤15mm处重新开槽或加弯，严禁强力组对。

 套管安装：穿楼板套管高出完成面50mm，间隙8-10mm，内填A级防火胶泥，外侧用2h防火板封盖。

 2. 管材进场检验

 涡流探伤：每捆铜管抽样5%进行涡流检测，缺陷深度＞0.1mm拒收，管口加封PE防尘帽。

 残油检测：用蘸取法检查内壁残油，紫外灯照射无荧光为合格；不合格者用三氯乙烯蒸汽清洗后充氮封存。

 3. 切割与坡口加工

 切割设备：采用行星式铜管切割机（转速800r/min，进刀量0.05mm/r），切斜≤0.3mm。

 坡口形式：V型坡口（30°±2°），钝边0.5mm；去毛刺后用内窥镜检查，划痕深度≤0.05mm。

 4. 预组对与编号

 组对原则：按“先大后小、先立后平”原则地面预拼，每12m为一段，编号用激光打标机刻于管帽外侧。

 调整段留量：直管段留150mm，弯管段留100mm，现场实测后二次切割。

 5. 充氩焊接与检测

 焊工资质：持《压力管道特种作业证》及《医用气体培训合格证》双证上岗，监理现场扫码核验。

 无损检测：100%射线检测（执行NB/T 47013-2015），Ⅱ级合格；不合格焊缝割口重焊，同部位返修仅允许一次。

 6. 化学清洗与钝化

 碱洗：1-8% NaOH溶液，60℃循环30min，流速0.8m/s。

 酸洗：12%柠檬酸+0.3%缓蚀剂，常温循环20min。

 钝化：1%苯并三氮唑溶液（pH=9.5），浸泡2h。

 冲洗：用电导率≤1μS/cm的去离子水冲洗3次，每次15min。

 7. 终端配置与泄压

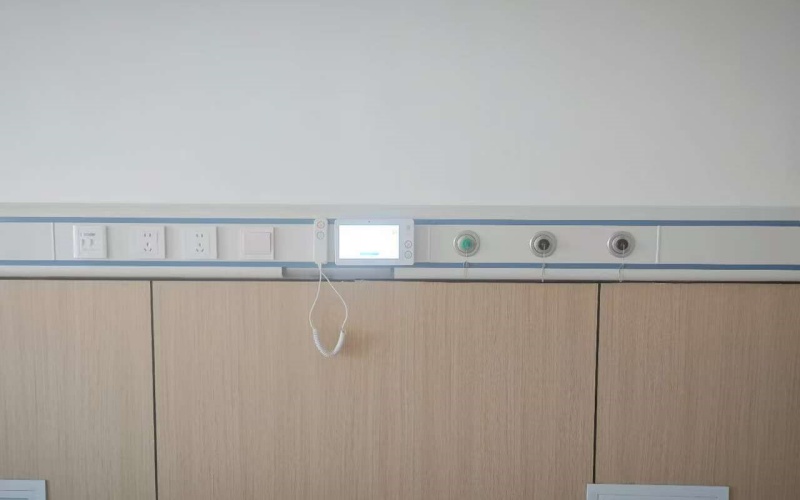

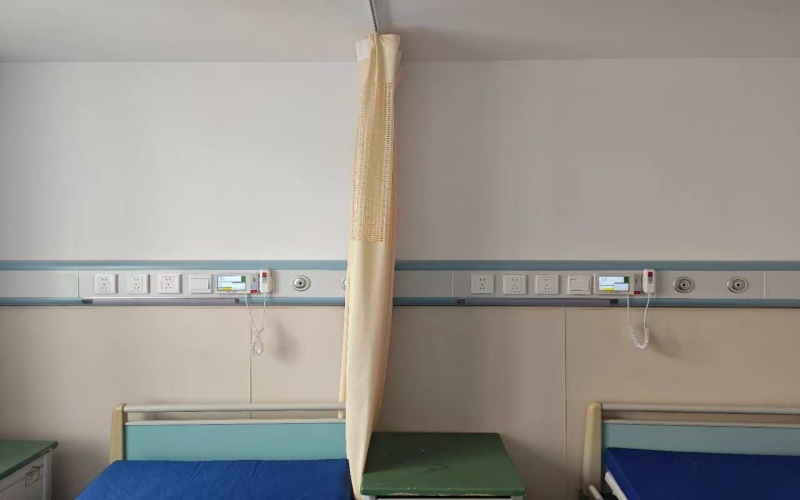

 终端接口：采用快速插拔式德标DIN 13260-2接口，带防误插2.7N自锁装置，流量范围0-15 L/min，压差启动报警0.03 MPa。

 泄压阀：各环路*高处设置1/4泄压阀，开启压力0.65 MPa，排放口引至室外安全点（高出屋面1.8m，加装防尘帽）。

 四、安全与应急措施

1. 施工安全：

    氧气作业区域禁止携带油脂类物品，工具需专用防爆型。

    密闭空间作业前检测氧气浓度（19.5%-23.5%），强制通风30min。

2. 系统冗余设计：

    关键集水器配置双路排水管路，主备切换时间≤10s。

    寒冷地区排水管增设电伴热装置，维持温度≥5℃。

 五、验收与文档提交

 验收标准：系统整体泄漏率≤0.15%/h（氧气管道），提交焊缝X射线检测报告、脱脂记录及报警系统联调记录。

 标识管理：附材料验收标准表、冷凝水排放系统流程图及压力测试模板。

交底人：XXX

日期：XXXX年XX月XX日
