一、总则

为规范医用气体系统建设，保障医疗场所用气安全，依据《医用气体工程技术规范》（GB50751-2012）及相关标准，制定本规范。适用于三级甲等综合医院门诊楼、住院楼、医技楼及急诊楼等区域氧气、负压吸引、压缩空气、笑气及二氧化碳系统的设计、施工及验收。

 二、系统设计要求

 （一）核心参数

1. 医用氧气系统

    终端压力：0.45-0.55MPa

    日*大用氧量：800m³（液态氧站按7日用量设计，罐体容积≥50m³）

    备用气源：液氧罐与汇流排双备份，切换时间≤30秒

2. 负压吸引系统

    终端压力：-0.035至-0.075MPa

    总抽气量：1200m³/h（配置3台水环式真空泵，2用1备）

    气水分离器：排水周期≤4小时，过滤器更换周期≤30天

3. 压缩空气系统

    终端压力：0.6-0.7MPa

    总供气量：1000m³/h（3台无油螺杆空压机，2用1备）

    含油量：≤0.01mg/m³，颗粒物≤0.1μm

4. 特殊气体系统

    笑气/二氧化碳：仅供手术室，终端压力0.3-0.4MPa

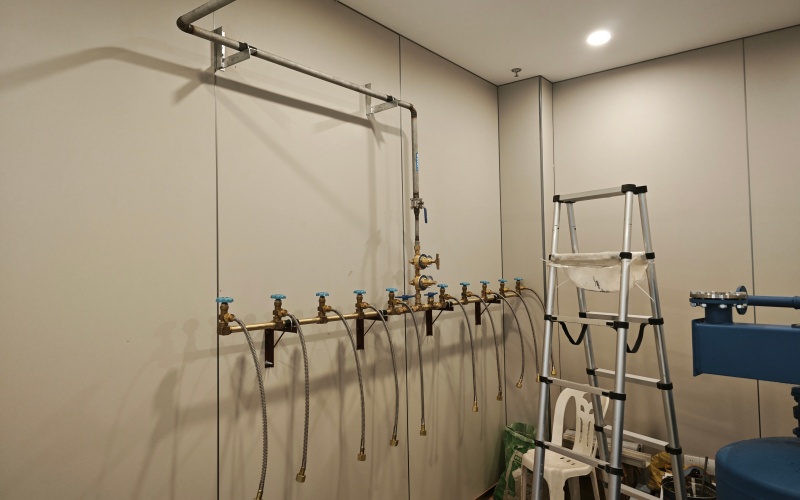

    供气方式：汇流排双瓶组自动切换，压力报警阈值±10%

 （二）管道设计

1. 管材选择

    氧气/笑气/二氧化碳：脱脂紫铜管（TP2Y）或316L不锈钢管

    负压吸引/压缩空气：316L不锈钢管

    管径范围：DN8-DN150（按流量计算确定）

2. 标识与坡度

    管道色标：氧气（蓝色）、负压（黑色）、压缩空气（灰色）

    坡度要求：氧气/压缩空气管道≥0.003（坡向气源）；负压管道≥0.005（坡向集污罐）

3. 穿越处理

    管道穿越楼板/墙体时，套管管径大1-2号，填充防火密封胶

    避让强电井、热力管井，水平净距≥0.5m

 三、施工技术规范

 （一）施工准备

1. 技术交底

    三级交底制度：项目技术负责人→施工班组长→操作工人

    关键工艺：紫铜管银钎焊（火焰温度≤800℃）、不锈钢管氩弧焊（电流80-120A）

2. 材料验收

    紫铜管：脱脂合格证明（白色滤纸擦拭无油迹）

    316L不锈钢管：材质单（Cr≥16%、Ni≥10%）

    终端设备：医疗器械注册证、压力容器检验报告

3. 设备安装

    液氧罐：基础混凝土强度≥C30，地脚螺栓露出长度=1/2螺距

    真空泵：减震垫厚度≥20mm，水平度偏差≤0.1/1000

 （二）管道安装

1. 预制要求

    切割：紫铜管用割管器（切口倾斜度≤1°），不锈钢管用等离子切割（坡口打磨至Ra≤6.3μm）

    脱脂：紫铜管四氯化碳擦拭3次，不锈钢管酸洗钝化（硝酸20%+氢氟酸5%+水75%，浸泡10分钟）

2. 焊接工艺

    紫铜管：银钎焊（钎料含银45%，加热温度750-800℃）

    不锈钢管：氩弧焊（背面充氩保护，焊缝余高≤1mm）

    焊缝检测：100%内窥镜检查，X射线抽检比例≥10%

3. 系统调试

    压力试验：氧气/压缩空气1.5倍设计压力（保压30分钟，压降≤2%）

    负压系统-0.08MPa试验（保压24小时，压降≤1%）

    吹扫：无油压缩空气吹扫，流速≥20m/s，白布检查无污物

 四、验收与维护

1. 隐蔽工程验收

    管道焊接记录、压力试验报告、脱脂检测报告

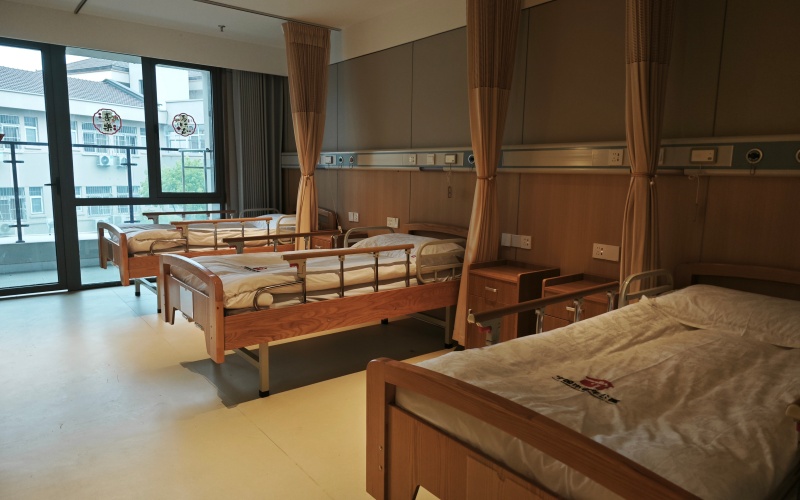

    终端点位核对：病房每床1氧1吸终端，手术室每间8-12个终端

2. 智能监控对接

    压力/流量数据实时上传至医院BIM平台

    报警阈值：氧气压力≤0.4MPa或≥0.6MPa触发声光报警

3. 维护周期

    液氧罐：年度全面检验（含真空度检测）

    阀门：季度润滑保养，安全阀每年校验

    终端过滤器：每月更换（手术室区域）

附则：本规范未尽事宜参照GB50751-2012及《特种设备安全监察条例》执行，施工方需具备机电安装工程专业承包一级
